SPECIFICATIONS GENERALES :
Avec sa structure puissante, sa construction en acier soudé par électro-soudage, les pivots d’équilibrage pour le montage des blocs du châssis, le corps de la machine est facilement transportable et rapidement montable. Les cabestans de traction et les boitiers de laminage, les moteurs, les freins, les équipements de sécurité, l’alimentation en eau et leur retour, etc. sont montés sur le corps de la machine. Les cabestans de traction sont en acier moulé. La surface de la bande de traction est revêtue de carbure de tungstène. Les blocs de traction et les boites de tréfilage sont alimentés d’eau de refroidissement avec un système spécial
La puissance du moteur varie en fonction du produit fabriqué (diamètre du tréfilage, dureté du matériau, etc.). Les moteurs AC sont contrôlés par des onduleurs, ce qui leur assure de nombreuses supériorités (maintenance réduite, linéarité élevée en puissance et linéarité optimum en vitesse). La transmission de puissance est assurée par les tambours et courroies. Les moteurs sont montés verticalement derrière le corps, en étant munis d’un dispositif qui permet de régler la tension des courroies.
Chacun des moteurs est doté d’un frein pneumatique et d’un frein dynamique pour les arrêts d’urgence et les arrêts normaux. Les arrêts normaux de la machine peuvent être programmés à l’avance. Les commutateurs électriques de sécurité empêchent définitivement la mise en marche de la machine en cas où les verrous de sécurité sont désactivés.
Tous les composants électriques, électroniques et électromécaniques sont choisis parmi les produits des marques mondialement connus. Les onduleurs sont de marque ABB, les moteurs sont de marque GAMAK pour les moteurs AC.
SPECIFICATIONS TECHNIQUES

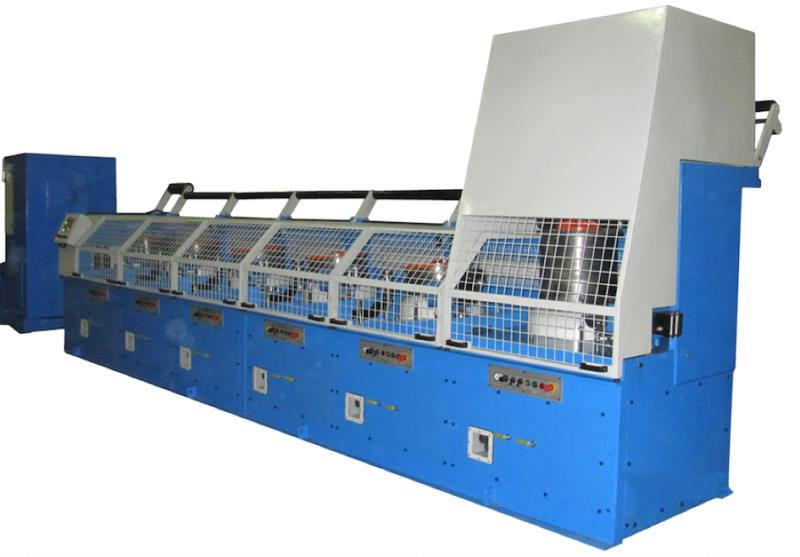

SMS 600/5 + TREFILEUSE A BLOC INCLINE A LEVIER DANSEUR
Modèle de la machine: SMS 600-5
Diamètre du bloc: 600 mm
Nombre total de bloc de tréfilage: 5 blocs inclinés
Diamètre d’entrée:5,50 - 6,00 mm
Diamètre de sortie:3,00 mm
Vitesse maximum de la ligne:12 m/sec.
Puissance du moteur principal AC:45 kW, 380 V pour chaque bloc
Propriété du bloc: Acier moulé
Revêtement de la bande de traction: Carbure de tungstène
Réglage des boites de tréfilage: Vers le haut-le bas- à droite - à gauche
Dimensions du laminoir :43 x 27 mm
Réglage du levier de danseur : Piston pneumatique
Retour de la position du levier danseur :Capteur analogue de proximité
Système d’entrainement:Engrenage en acier spécialement conçu
Freinage:Frein pneumatique
Refroidissements des blocs:Eau
Refroidissement des laminoirs : Eau
Tension d’alimentation :380 V, 50 Hz - triphasée
Rotation de la traction, selon demande :De la gauche vers la droite ou vice-versa
Panneaux de contrôle sur les blocs: Démarrage de la machine, Arrêt de la machine, Sélecteur de frein on/off, Arrêt d’urgence
Levier danseur régulateur de pression
Panneau de contrôle: Démarrage de la machine, Arrêt de la machine, Arrêt d’urgence, Bouton de mise à zéro d’erreur, écran tactile.
Cabine de contrôle :Des appareils de marques connues ont été utilisés dans la cabine de contrôle fabriqué selon les normes TSE.
Les Drivers sont de marque PLC, l’écran est de marque ABB.
Equipements de sécurité :La machine est équipée de capots verrouillés de manière à rendre inaccessible la zone de tréfilage
Couvercle supérieur:Système fermé en treillis
Eclairage:Eclairage au fluorescent protégé
Système permettant de voir l’eau de circulation
Les châssis de porte-savon sont compatibles avec le tréfilage à microcassette.

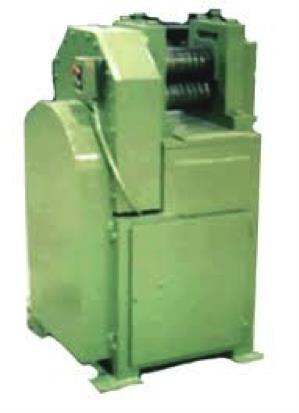

IMPRESSION DE CANNELURE
SYSTEME D’IMPRESSION DE CANNELURE :(SYSTEME A CASSETTE) TÊTE TURQUE
NOMBRE DE PLATEAUX: 6
Dont 3 plats, 3 cannelés
DIMENSIONS DE LA CASSETTE:Un jeu de plateaux de 3- 3,5 - 4 - 4,5 mm livré avec la tréfileuse
Note: Notre société se réserve le droit d'apporter des modifications aux spécifications techniques des machines jugées nécessaires et sans préavis.
Origin : Turque
